1. 壓力傳感器是工業實踐中最為常用的一種傳感器。一般普通壓力傳感器的輸出為模擬信號，或在一段連續的時間間隔內，輸出為數字信號。而通常使用的壓力傳感器主要是利用壓電效應制造而成的，這樣的傳感器也稱為壓電傳感器。

　　壓力傳感器工作原理--應變片壓力傳感器原理

　　電阻應變片壓力傳感器的核心部分是電阻應變片，如圖1 所示，是電阻應變片的結構示意圖

　　金屬導體的電阻值可用下式表示：

　　R=ρ·L/S.

　　式中：

　　ρ--電阻材料的電阻率

　　L--電阻材料的長度(米)

　　S--電阻材料的截面面積(平方厘米)

　　當金屬絲受外力作用時，其長度和截面積都會發生變化，從上式中可很容易看出，其電阻值即會發生改變，假如金屬絲受外力作用而伸長時，其長度增加，而截面積減少，電阻值便會增大。當金屬絲受外力作用而壓縮時，長度減小而截面增加，電阻值則會減小。只要測出加在電阻的變化(通常是測量電阻兩端的電壓)，即可獲得 應變金屬絲的應變情。

　　壓力傳感器工作原理--陶瓷壓力傳感器原理

　　陶瓷壓力傳感器原理：抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋(閉橋)，由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0 / 3.0 / 3.3 mV/V等，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～70℃，并可以和絕大多數介質直接接觸。

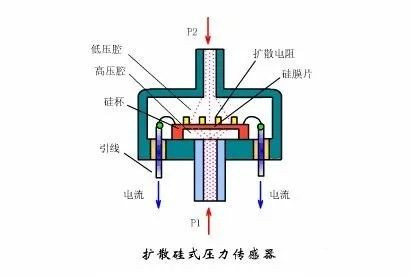

　　壓阻式壓力傳感器

　　壓阻壓力傳感器是指利用單晶硅材料的壓阻效應和集成電路技術制成的傳感器。單晶硅材料在受到力的作用后，電阻率發生變化，通過測量電路就可得到正比于力變化的電信號輸出。它又稱為擴散硅壓阻壓力傳感器，它不同于粘貼式應變計需通過彈性敏感元件間接感受外力，而是直接通過硅膜片感受被測壓力的。

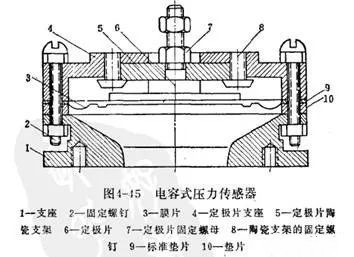

　　電容式壓力傳感器

　　電容式壓力傳感器是一種利用電容作為敏感元件，將被測壓力轉換成電容值改變的壓力傳感器。這種壓力傳感器一般采用圓形金屬薄膜或鍍金屬薄膜作為電容器的一個電極，當薄膜感受壓力而變形時，薄膜與固定電極之間形成的電容量發生變化，通過測量電路即可輸出與電壓成一定關系的電信號。電容式壓力傳感器屬于極距變化型電容式傳感器，可分為單電容式壓力傳感器和差動電容式壓力傳感器。

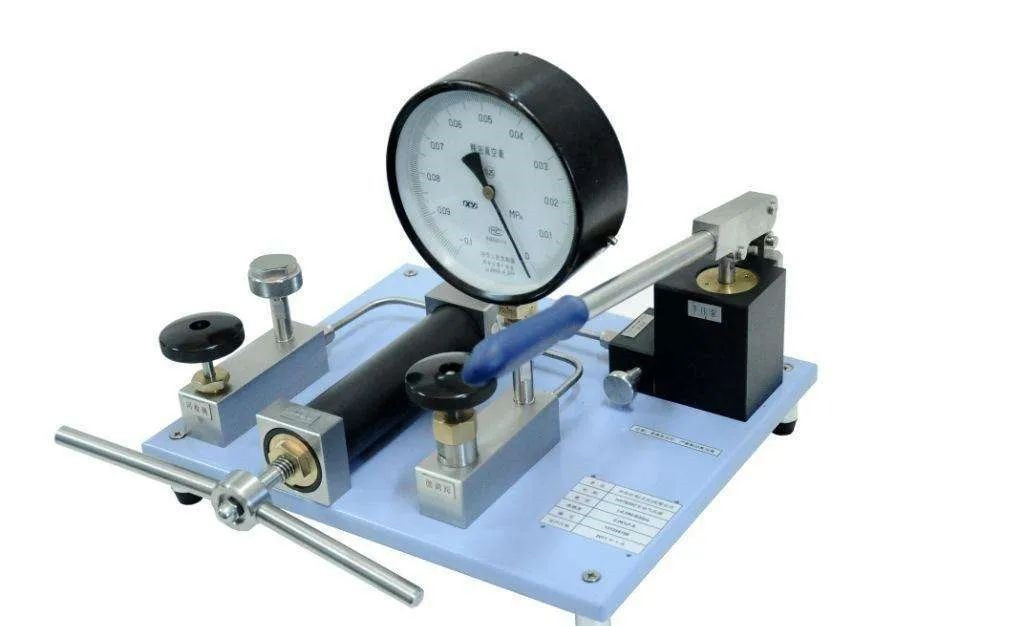

　　試驗室壓力傳感器校準方法：

　　我們在做試驗室有時懷疑壓力測試不準，先排除真實測試過程中不存在故障，連接漏氣，特氟龍管破損等。然后將幾個壓力傳感器壓力管同時拆除，置于大氣環境，看大氣壓力差別是否較大。

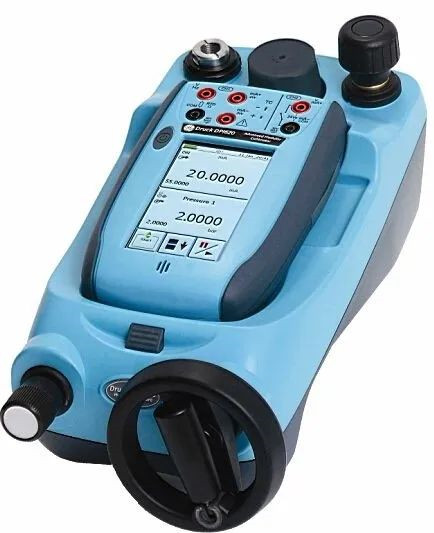

　　精細校準：這個必須通過國家校準機構合格的壓力校準儀來標定，平均取量程內至少8個點來標定。

　　壓力傳感器應一年一檢定。

　　發動機試驗時需有以下幾個測量點：

　　1.大氣壓力(-50—200kpa)(A)

　　2.空濾后進氣壓力(-30—30kpa)

　　3. 曲軸箱通風壓力(-30—30kpa)

　　4.進出水壓力(-50—250kpa)

　　5.機油壓力(0—1Mpa)

　　6.中冷前后壓力(0—400kpa)

　　7.油器分離器前后壓力(-30—30kpa)

　　8.排氣壓力(0-200kpa)

　　9.增壓后壓力(0—200kpa)

　　10.燃油壓力(0—1Mpa)
