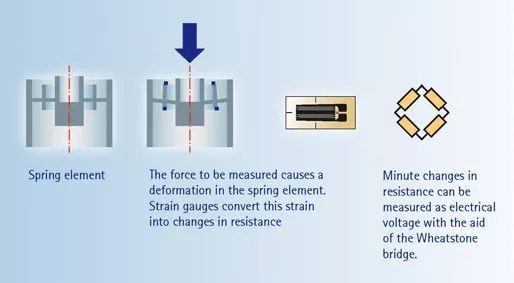

卓航精密偶然發現一張某環式拉壓力傳感器原理圖。這顯然是一種基于應變片的力傳感器，由圖可見彈性體產生變形，并在其表面產生應變。但一時卻不知道這種結構的測量原理，于是就建立了一個簡單模型來進行分析。橋路會采用4個應變片，兩個被拉伸，另外兩個被壓縮。四個應變片被組成一個惠斯通電橋,通過一個激勵電壓來進行測量。當四個電阻不同時，也就是當應變片的由應變產生的電阻變化時，將產生一個輸出電壓。所以，從電橋原理上與應變天平?jīng)]有太大區別，問題是這應該如何布置應變計?

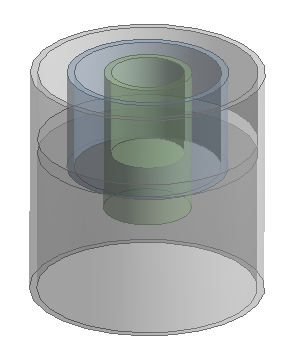

　　按照圖示，建立了 3D實體模型。建模過程非常簡單，通過草圖N個圓，然后拉伸再進行布爾加/減運算，2分鐘模型就建立好了。

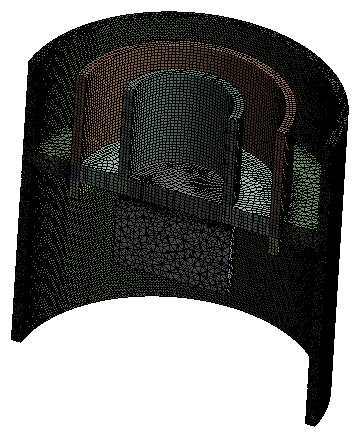

　　將模型導入ANSYS WB，設置材料，劃分網格。

　　固定外框，并在內框施加5000N載荷，求解。

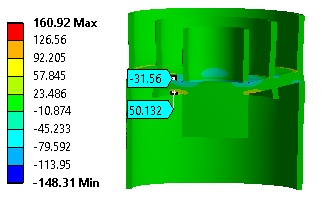

　　結構受壓力變形后與原理圖所示一致。如果通過彎曲測量，那么這樣的位置可能并不適于粘貼應變計，因為這個空間并不容易打磨，除非擴大空間。原理圖上應該進行了大量簡化，因為這種結構的粘貼操作是很難實現的，即使去掉中間的豎直圓桶也很難操作。因此可能是基于另一種測量方式。

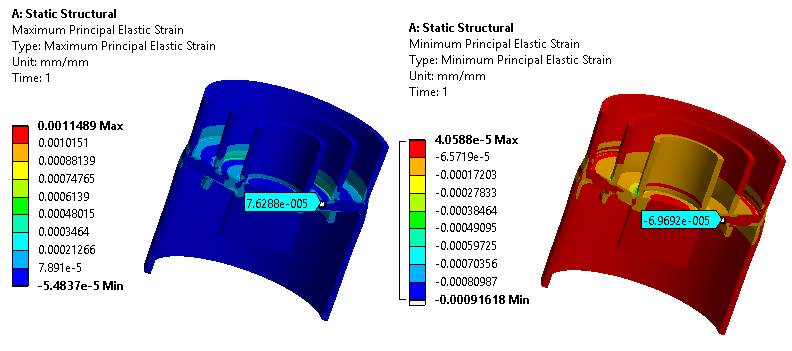

　　最可能是通過最大主應力與最小主應力測量。這樣，貼片表面可能與軸線平行，操作起來就會容易得多。

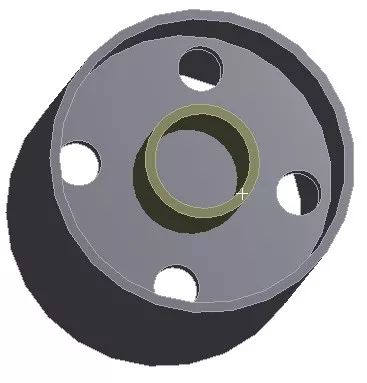

　　于是卓航精密稍微改造了一下：把中部的圓柱去掉，然后挖幾個圓洞用于粘貼應變計。

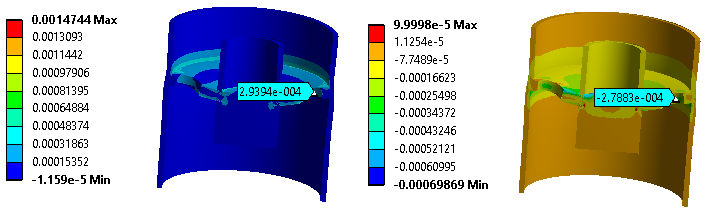

　　得到了下面的結構與結果，看起來不錯，第一主應變和第三主應變達到近300微應變。采用兩片半橋片(通常用于測量Mx的那種)就可以組成全橋了。但這只是原理罷了，在這種曲面上貼片也許對于貼片人員來說是一種挑戰!
